Завершен ввод в эксплуатацию на предприятии Shandong Hongzhitai New Energy Technology, Синьтай

1. Ввод в эксплуатацию завершен.

Установка распределительного устройства на предприятии Shandong Hongzhitai New Energy Technology Co., Ltd. в Синьтае, провинция Шаньдун, завершила ввод в эксплуатацию.

Ввод в эксплуатацию – это этап, на котором оборудование перестает быть установкой и становится работающей системой. Каждая схема прослежена до ее чертежа, каждое защитное устройство настроено и проверено, а каждая блокировка, сигнал и индикация подтверждены и говорят правду об оборудовании, стоящем за ней.

Только когда все это будет сделано, комната на этих фотографиях станет подстанцией, а не рядом шкафов.

Рисунок 01. Помещение распределительного устройства среднего напряжения на площадке Синьтай: панели KYN28A-12 расположены в два ряда лицом друг к другу через рабочий проход.

2. Что было установлено: Металлическое распределительное устройство KYN28A-12.

Основное оборудование – распределительное устройство выкатное металлическое KYN28A-12: внутреннее, трехфазное, 50 Гц, предназначенное для одношинных и одношинных секционных систем от 3,6 кВ до 12 кВ.

Его функция состоит в том, чтобы получать и распределять электрическую энергию, а также контролировать, защищать и контролировать подключенные к нему цепи, что делает его точкой, где входное питание, исходящие фидеры, измерение и защита встречаются в одном помещении.

Расположение читаемо на лицевой стороне панели. В начале трассы расположена входная изолирующая панель для первой секции шин и входная панель для второй, за которой следуют панели автоматических выключателей с номиналом 630 А, отмеченным спереди.

Каждая панель имеет номер — G01, G02 и далее — наряду с идентификацией с помощью QR-кода, однолинейными схемами и предупреждениями о безопасности.

Figure 02  KYN28A-12 panels. Нумерация панелей, названия цепей, номиналы 630 А, однолинейные схемы и идентификация с помощью QR-кода на лицевой стороне.

3. Экран батареи постоянного тока.

Рядом с распределительным устройством находится экран батареи постоянного тока. Это резервный источник, который поддерживает защиту, управление и индикацию в случае отсутствия основного источника питания — именно в тот момент, когда эти схемы имеют наибольшее значение.

Экран объединяет секцию зарядки и распределения с самим аккумуляторным блоком, поэтому всю систему постоянного тока можно проверить в одном месте. На фотографиях аккумуляторная батарея и передняя панель с приборами расположены в одном корпусе.

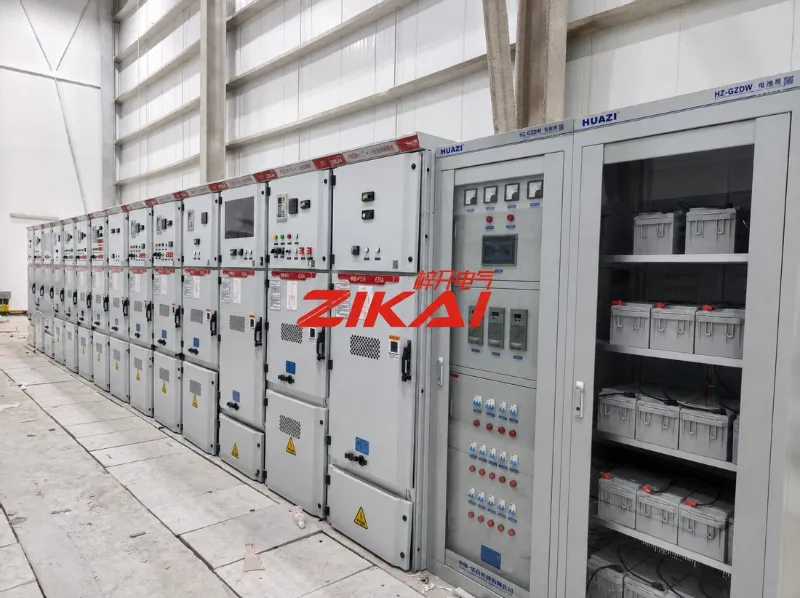

Рисунок 03. Экран батареи постоянного тока с приборной передней панелью и аккумуляторным блоком, расположенными в одном корпусе.

4. Что означает «Ввод в эксплуатацию завершен»

Заключение о вводе в эксплуатацию — это список того, что было сделано. У нас это звучит так:

• Каждая схема прорисована и подтверждена чертежами, панель за панелью.

• Настройки защиты применены так, как было задумано, и доказали свою работоспособность.

• Выкатные тележки проверяются на соосность и взаимозаменяемость на протяжении всего пробега.

• Проверены блокировки и защитные жалюзи, поэтому ни одна панель не может работать вне последовательности.

• Индикация, измерение и сигналы тревоги подтверждены условиями на объекте.

• Перед подачей питания прошли испытания изоляции и диэлектрики.

• Маркировка, схемы и физическое расположение согласованы.

На фотографии ничего этого не видно. От всего этого зависит, будет ли комната вести себя так, как указано на рисунке.

5. Запись сайта

Два вида одной и той же трассы: линия распределительного устройства на всю длину и рабочий проход между рядами. На этом этапе проверяется разметка пола, пространство для доступа и положение каждой панели относительно ее номера.

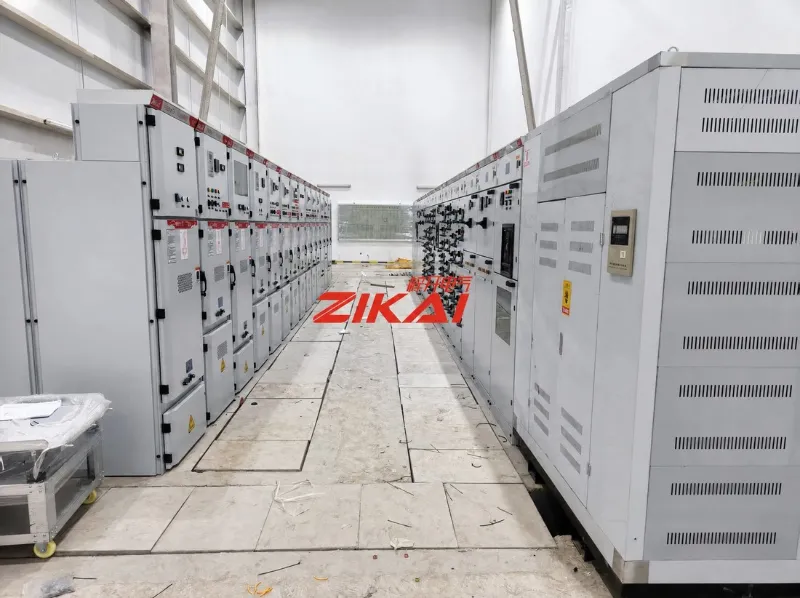

Рисунок 04. Линия распределительного устройства, вид по всей ее длине, с последовательными фасадами панелей, защитными устройствами и приборными панелями.

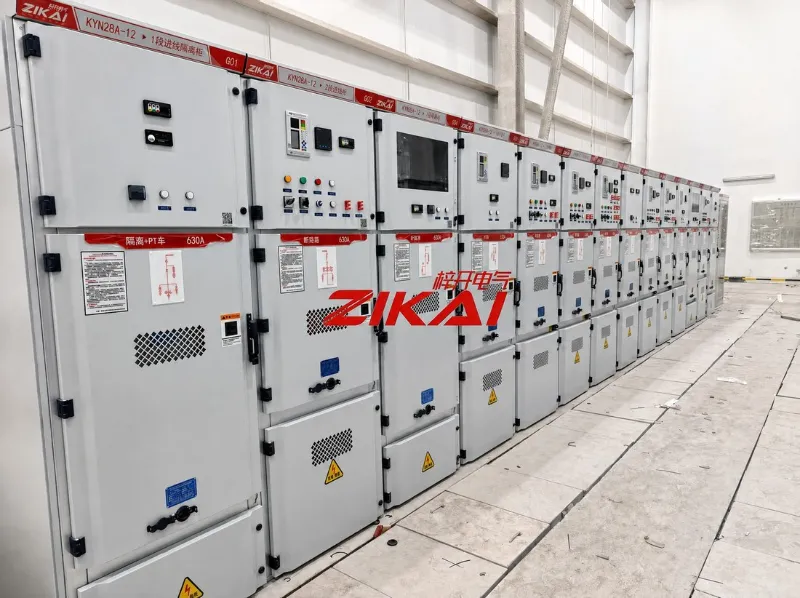

Рисунок 05  Рабочий проход. Передние панели, номинальные характеристики и предупреждения по технике безопасности, свободное пространство для доступа вдоль всего пути.

6. О компании Zikai Electric

Компания Shanghai Zikai Electric Co., Ltd. (ZIKAI) производит, модернизирует и обслуживает комплексные комплекты силового оборудования: распределительные устройства среднего напряжения, распределительные устройства низкого напряжения, коробчатые подстанции, вакуумные выключатели на столбах и для наружной установки, устройства компенсации конденсаторов и сопутствующее распределительное оборудование.

Проекты реализуются от поставки оборудования до монтажа и пусконаладочных работ.

Примечание редактора — использовались только предоставленные факты: имя заказчика, местонахождение и завершение ввода в эксплуатацию. Описание KYN28A-12 и номинал 630 А взяты из промышленной документации и разборчивой маркировки на панелях; количество панелей, стоимость проекта или график не указаны. Подписи описывают только то, что видно на каждой фотографии.
