Девять подстанций. Одно полное изменение.

Zikai Electric завершает замену конденсаторов на девяти подстанциях американского типа в Кашгаре, Синьцзян

В продуваемых ветрами районах Кашгара на девяти подстанциях американского типа только что были заменены блоки компенсации конденсаторов: старые конденсаторы удалены, установлены новые батареи, проведены проверки фаз и коммутационные испытания. На бумаге это выглядит как простая работа. Однако то, что на самом деле решает, как эти единицы будут вести себя в следующем десятилетии, — это все, что вы не можете увидеть на фотографии.

1. Краткий обзор проекта

2. Почему замена конденсатора заслуживает осторожности

В низковольтной распределительной системе батарея конденсаторов — это тихий компонент, который никто не замечает — пока он не выйдет из строя, а затем пострадает целая секция. Его задача — компенсация реактивной мощности. Если все сделать правильно, коэффициент мощности останется стабильным, линейный ток упадет, а эффективная мощность трансформатора высвободится. Если вы сделаете ошибку, потери возрастут, напряжение будет колебаться, а штрафы за коэффициент мощности начнут угрожать.

Вот почему замена конденсатора никогда не является простой заменой по принципу «аналогично». Конденсаторы, находящиеся в эксплуатации в течение многих лет, теряют емкость, вздутие и внутренняя деградация. Если новые блоки будут возвращены в те же положения без учета координации коммутации, согласования последовательных реакторов, а также проводки и маркировки шкафа, следующий отказ станет лишь вопросом времени.

Замена конденсатора — это шанс перезагрузить систему — восстановить компенсационную способность, перевести надежность и работоспособность в расчетное состояние за один проход.

3. На месте: каждый блок открыт и проверен.

Девять квартир, разбросанных по открытой площадке, означают разбросанные рабочие фронты и узкое окно. Это запись с места работы.

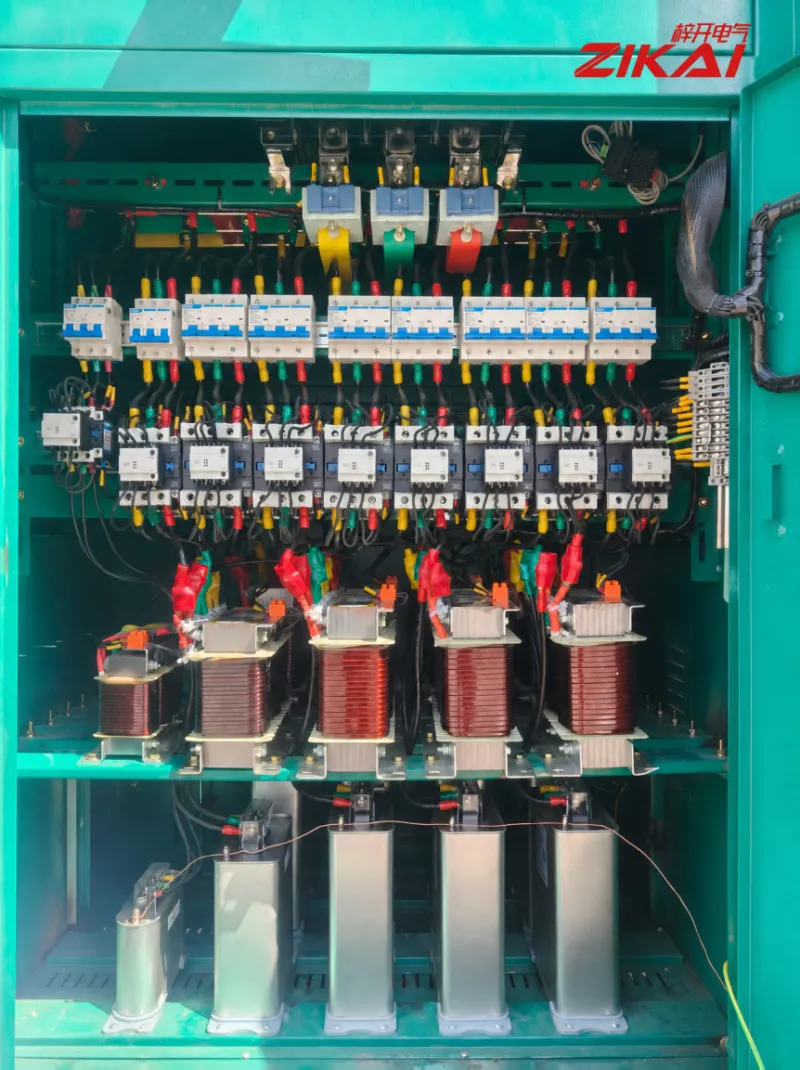

Рисунок 01. Внутри шкафа компенсации конденсаторов. Сверху вниз: миниатюрные автоматические выключатели для защиты ответвлений, переключающие контакторы, последовательные реакторы и низковольтная параллельная конденсаторная батарея в основании. Шины и отходящие проводники имеют желтую, зеленую и красную маркировку фаз, имеют гильзы с номерами проводов на каждой цепи и изоляционные чехлы на клеммах — детали, которые напрямую определяют, насколько быстро можно будет впоследствии обнаружить проверку или неисправность.

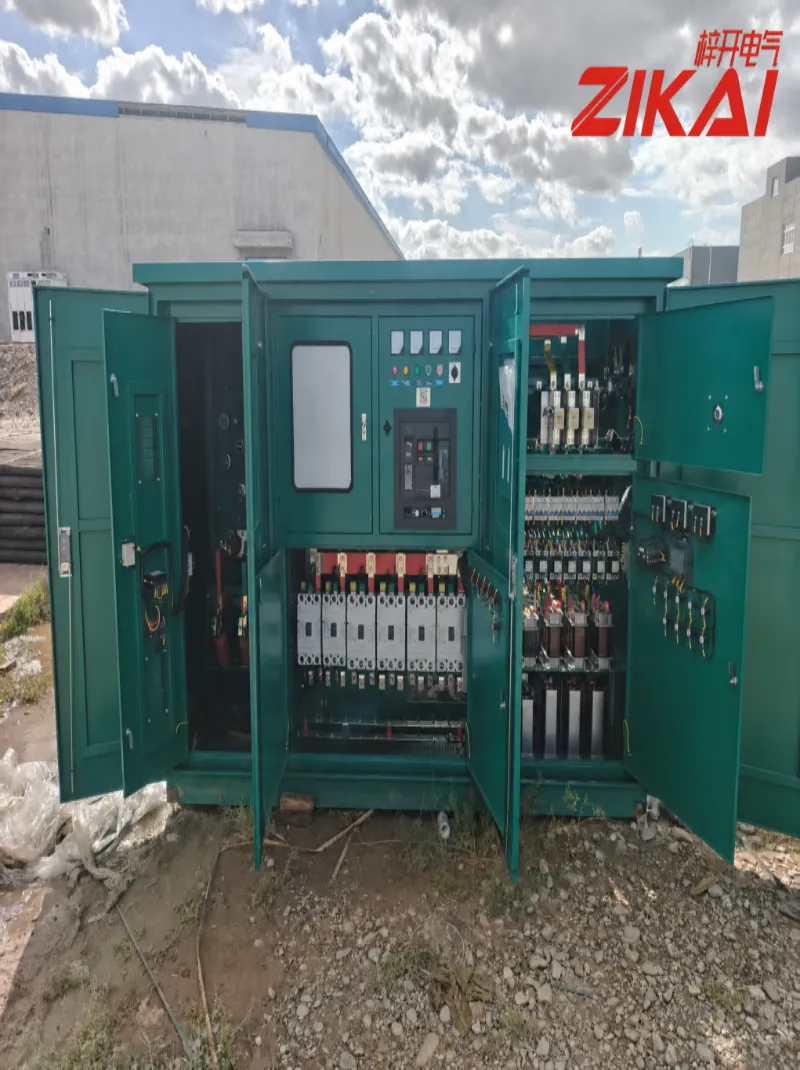

Рисунок 02  Внутри низковольтного отсека подстанции. Автоматические выключатели в литом корпусе, счетчики и контрольные лампы сгруппированы вместе, цепи компенсации конденсаторов расположены справа. Расположение компонентов при открытых дверцах дает наиболее четкое представление о том, будет ли устройство легко обслуживать.

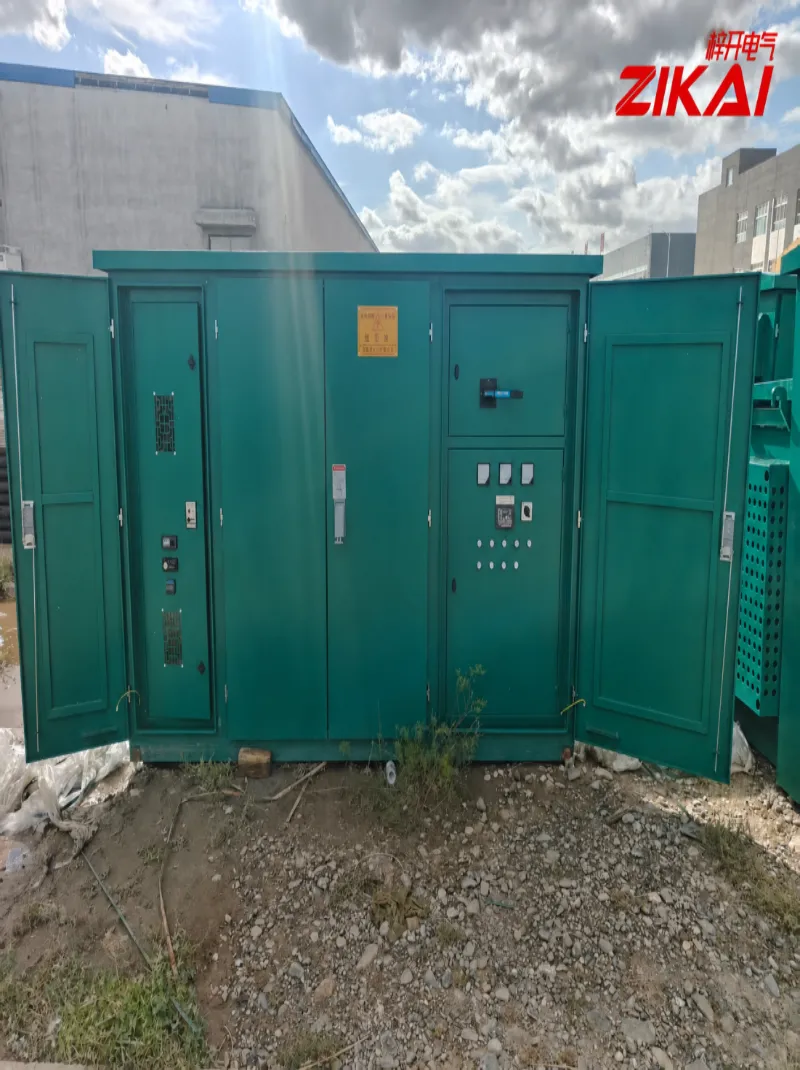

Рисунок 03. Внешний вид низковольтного отсека наружной подстанции. Желтые предупреждающие знаки «Низковольтное помещение / только авторизованный персонал» не повреждены и разборчивы — это базовое требование безопасности на объекте и обязательный элемент при приемочной проверке.

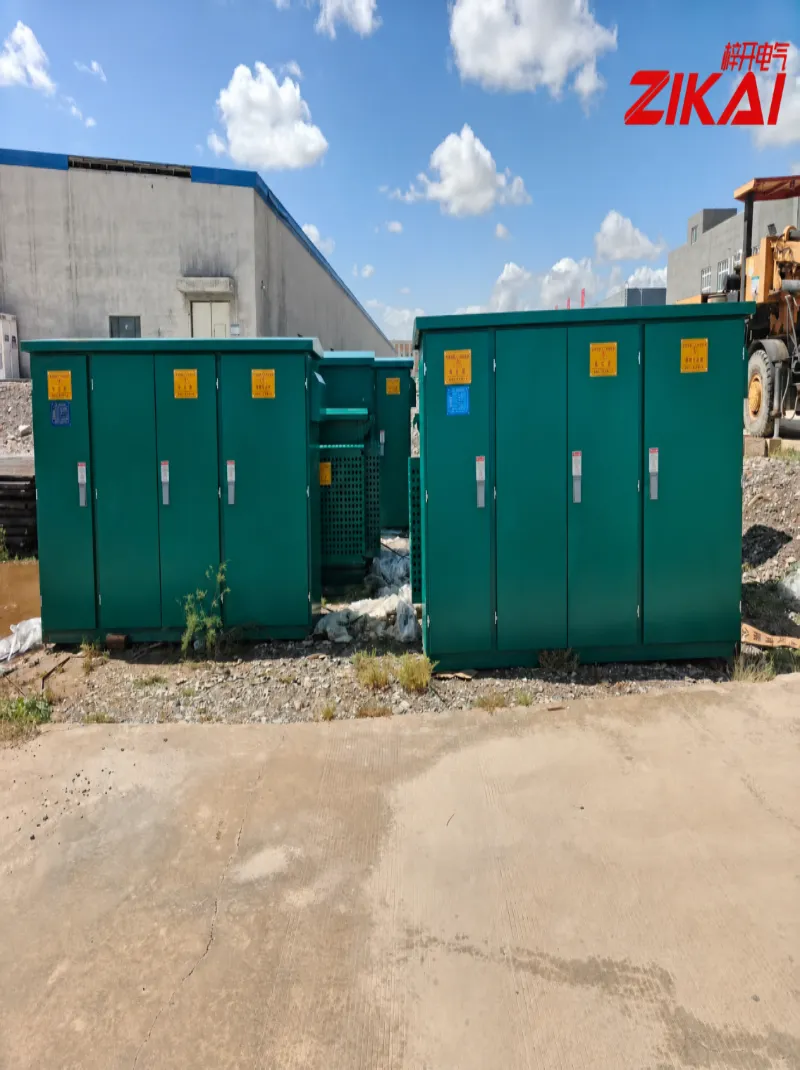

Рисунок 04. Отсеки высокого, низкого напряжения и компенсации конденсаторов рядом. Компенсационный отсек конденсатора – это то, чему была посвящена эта работа. После установки корпусов на наружную основу необходимо также проверить герметичность, вентиляцию и целостность заземления для каждого блока.

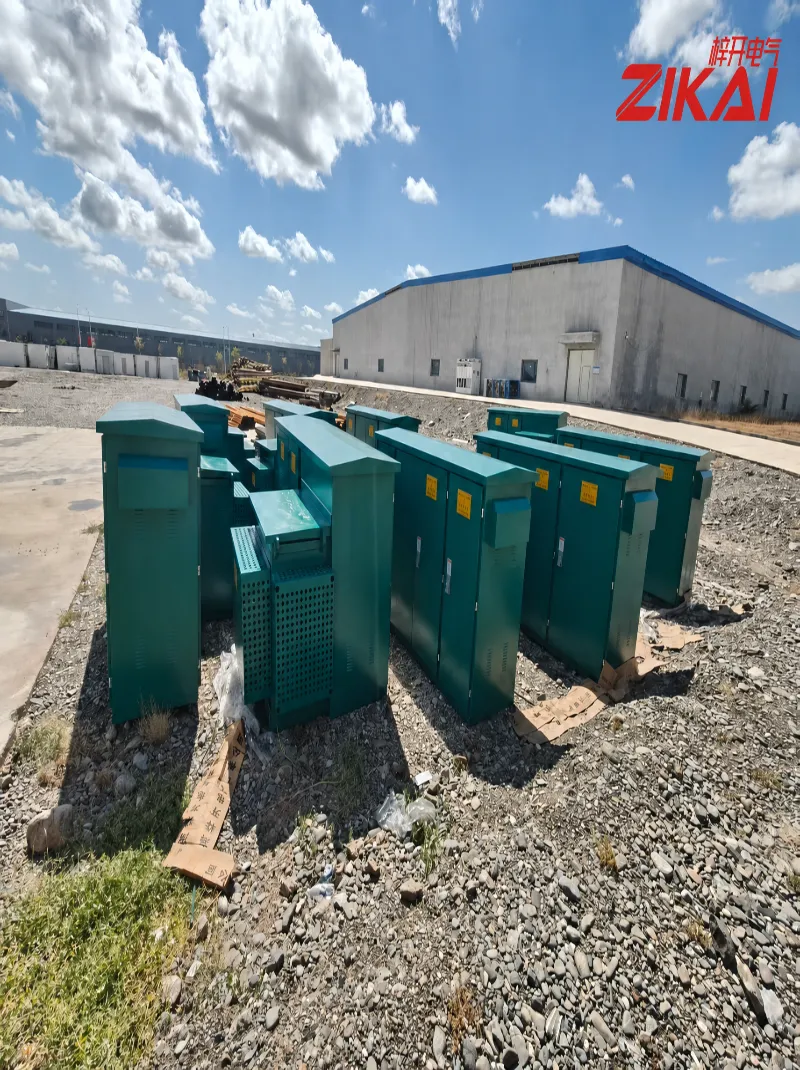

Рисунок 05. Оборудование доставлено на объект и подготовлено к установке. Работа на открытом воздухе означает конкуренцию с погодой, песком, переносимым ветром, и условиями на объекте — то, насколько четко расписана последовательность работ, часто определяет темп выполнения работ.

4. Три детали, в которых мы не идем на компромисс

1. Конденсатор не «включен», пока не проверена схема включения.

Конденсаторные цепи обычно работают в тандеме с последовательными реакторами, которые подавляют усиление гармоник и ограничивают пусковой ток при переключении. Если при замене проигнорировать состояние реактора и контактора, новая конденсаторная батарея может подвергнуться броскам, значительно превышающим те, на которые она рассчитана.

2. Качество изготовления шкафа определяет стоимость обслуживания через десять лет.

Цветовая маркировка фаз, гильзы с номерами проводов, изоляционные чехлы клемм, жгуты, крепление шин и момент затяжки — это детали, которые на приемочной фотографии выглядят ничем не примечательными и от которых техник будет зависеть десятилетие спустя. Если все сделано правильно, неисправность можно обнаружить за десять минут. Если все сделано небрежно, это может занять целый день.

3. Девять единиц, один стандарт.

Если расположение компонентов, определение фаз и маркировка различаются от устройства к устройству на одном и том же объекте, обслуживание становится догадкой. Мы применили единый стандарт работы и правила маркировки для всех девяти установок и вели фотографические записи на месте, поэтому оборудование можно отслеживать со дня его передачи.

5. Что получает клиент

• Компенсация восстановлена ​​— реактивная компенсация возвращается к нормальному уровню, улучшая коэффициент мощности и качество напряжения, помогая сократить потери в линии и снизить нагрузку на трансформаторы.

• Более надежное переключение — связь между конденсаторами, реакторами и контакторами восстанавливается, что снижает риск вторичного повреждения в результате ненормального переключения.

• Упрощение обслуживания — единообразная схема цветов фаз и номеров проводов ускоряет проверку, обнаружение неисправностей и замену запасных частей.

• Документированный процесс — ключевые этапы фотографируются и архивируются, чтобы их можно было использовать для будущего обслуживания или расширения системы.

6. О компании Zikai Electric

Zikai Electric (ZIKAI) производит, модернизирует и обслуживает комплексное энергетическое оборудование — от подстанций и устройств компенсации конденсаторов до сопутствующего распределительного и кабельного оборудования. Наша работа конкретна: сделать оборудование стабильным, исправным и безотказным в реальных условиях эксплуатации.

Кашгар — одна остановка на этом маршруте. От влажных прибрежных участков до продуваемого ветром северо-запада с его резкими перепадами температур оборудование никогда не работает в лабораторных условиях — именно поэтому мы настаиваем на правильности каждого подключения и каждой маркировки.
