Благодаря глобальному энергетическому переходу и масштабной модернизации энергосетей,Вакуумный выключатель(VCB) — одно из наиболее широко используемых устройств защиты в энергосистемах — претерпевает систематическую трансформацию. Эта эволюция перемещает VCB от доминирующего положения в сфере среднего напряжения к высоковольтным приложениям, а также от простой функции переключения к интеллектуальным узлам сети. В отрасли широко признается, что VCB вступили во вторую кривую роста, характеризующуюся экологически чистыми альтернативами, цифровой интеграцией и исключительной приспособляемостью к окружающей среде.

I. Движущие силы рынка и технологий: VCB вступает в новый итерационный цикл

Основное преимущество вакуумных выключателей заключается в размыкающей среде — самом вакууме — которая обеспечивает нулевой выброс углекислого газа, высокую отключающую способность, длительный электрический срок службы и работу без обслуживания. В диапазоне среднего напряжения (12–40,5 кВ) VCB уже давно являются доминирующим решением. Однако при более высоких уровнях напряжения (72,5 кВ и выше) автоматические выключатели SF₆ сохраняют лидирующие позиции благодаря своим превосходным изоляционным характеристикам. Поскольку SF₆ обладает чрезвычайно высоким потенциалом глобального потепления (примерно в 23 900 раз выше, чем у CO₂), его использование сталкивается со все более строгими международными правилами и ограничениями по выбросам углерода.

Этот опыт дает явный технический стимул для распространения технологии вакуумных выключателей на приложения передачи высокого напряжения. Текущие основные направления технических разработок включают: увеличение выдерживаемого напряжения вакуумных прерывателей с одним разрывом, применение технологии серии с несколькими прерываниями при напряжении 126 кВ и выше, а также гибридные решения, сочетающие экологически чистую газовую изоляцию с вакуумным прерывателем.

Сравнение воздействия различных прерывающих сред на окружающую среду

II. Высоковольтная вакуумная технология: от «тренда» к «инженерной проверке»

Применение вакуумных выключателей на уровнях напряжения передачи требует решения нескольких ключевых технических проблем.

Во-первых, изоляционная способность вакуумных прерывателей. По мере увеличения уровня напряжения характеристики вакуумного зазора до пробоя, состояние контактной поверхности и однородность электрического поля оказывают значительно большее влияние на характеристики изоляции. Общие технические подходы включают оптимизацию контактных структур (таких как контакты с осевым магнитным полем), повышение уровня вакуума в прерывателе и использование композитных изоляционных структур.

Во-вторых, высокая скорость реакции рабочего механизма. Высоковольтные вакуумные выключатели обычно требуют более короткого общего времени отключения, что предъявляет более высокие требования к механическим характеристикам приводного механизма. Пружинные механизмы, приводы с постоянными магнитами и электромагнитные механизмы отталкивания имеют свои преимущества и недостатки с точки зрения быстрого открытия, начальной скорости открытия и контроля дисперсии.

В-третьих, распределение напряжения в последовательных соединениях с несколькими разрывами. При уровнях напряжения 126 кВ и выше техническая сложность и стоимость вакуумных прерывателей с одним разрывом значительно возрастают, что делает последовательное соединение с несколькими разрывами практическим инженерным вариантом. Однако последовательные соединения с несколькими разрывами сталкиваются с проблемами как статического, так и динамического дисбаланса распределения напряжения, что требует таких решений, как выравнивание конденсаторов или технология синхронного управления.

Согласно общедоступной отраслевой информации, несколько отечественных и международных производителей распределительных устройств и исследовательских институтов завершили разработку прототипа на уровне 126 кВ и приступили к этапу инженерной проверки. Этот прогресс рассматривается в отрасли как существенный шаг к распространению технологии вакуумного переключения на высоковольтные приложения.

Технические характеристики вакуумных выключателей по уровню напряжения

III. Умная интеграция: VCB превращается из «переключающего элемента» в «узл восприятия»

В рамках автоматизации распределения и интеллектуальных систем эксплуатации/технического обслуживания вакуумные выключатели играют новую роль. Традиционные VCB ориентированы на изоляцию неисправностей и защиту линий. Новое поколение интегрированных первично-вторичных автоматических выключателей глубоко интегрирует функции измерения тока/напряжения, сбора энергии, мониторинга состояния, связи и управления защитой.

В частности, отраслевой технический консенсус включает: компактную интегрированную конструкцию электронных измерительных трансформаторов с вакуумным прерывателем; способность контроллера быстро идентифицировать и устранять неисправности короткого замыкания (обычно в течение нескольких циклов); поддержка быстрого повторного включения; возможность записи неисправностей и удаленной связи.

Кроме того, с ростом спроса на интеграцию в энергосистему возобновляемой энергии растет и потребность в автоматических выключателях для отключения компонентов с высоким постоянным током. Токи короткого замыкания на стороне солнечной, ветровой и систем хранения энергии часто содержат значительную долю компонентов постоянного тока, что создает технические проблемы, выходящие за рамки традиционных систем переменного тока.

Функциональные модули первично-вторичных интегрированных интеллектуальных VCB

Сравнение различных уровней интеллектуальной интеграции

IV. Чрезвычайная адаптация к окружающей среде: высокая степень защиты становится ключевым фактором для продукции для наружного применения

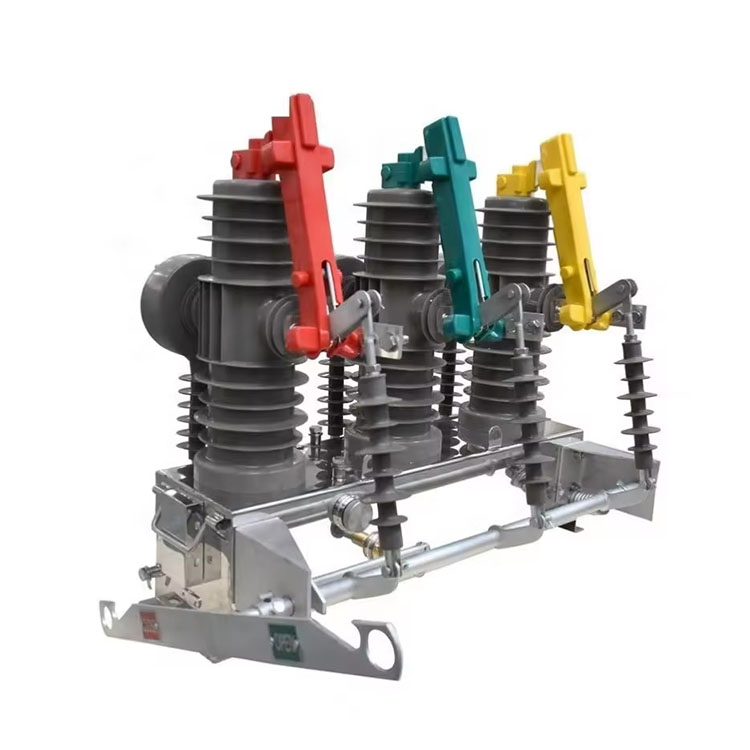

Вакуумные выключатели, монтируемые на столбе для наружного применения, работают в сложных и изменяющихся условиях. Влага, конденсат, соляной туман, экстремальные температуры и пыль являются частыми причинами выхода из строя оборудования. Среди них наиболее важными проблемами являются деградация изоляции и коррозия механизмов, вызванная конденсацией.

Решение этой проблемы и повышение общего рейтинга защиты от проникновения (IP) в последние годы стало основным направлением технической модернизации наружных автоматических выключателей. Передовые практики отрасли повысили степень защиты с традиционного IP54 до IP67 или даже IP68. IP67 означает, что оборудование может выдерживать временное погружение в воду без повреждений, а IP68 означает способность работать при постоянном погружении в определенные условия.

Ключевые технологии для достижения высоких степеней IP включают в себя: конструкцию уплотнительного интерфейса между прерывателем и корпусом механизма, антикоррозийную обработку приводного механизма и оптимизацию уплотнительных конструкций между проходными изоляторами и корпусом.

Сравнение наружных автоматических выключателей по степени защиты
